LA CASA VECCHIA - Recupero e rifunzionalizzazione come bed&breakfast di un edificio rurale in Toscana
Scuola politecnica
Corso di Laurea Magistrale in Architettura
Tesi di Laurea in Statistica del Turismo
Relatrice: Prof.ssa Arch. Lucina Napoleone
Correlatore: Prof. Arch. Andrea Giacchetta
Anno accademico: 2015-2016
Sessione di Laurea: Marzo 2016
5.1 - Rilievo longimetrico
“Il rilievo architettonico è l’insieme delle pratiche e dei metodi che consentono di riportare le caratteristiche fondamentali di un oggetto edilizio o urbano in un sistema di rappresentazione. Si definisce rilevamento longimetrico, quello effettuato dall’operatore con I’ausilio di semplici strumenti di misura quali il metro, le aste metriche, filo a piombo, ecc.
L’iter operativo di questo tipo di rilievo, consiste in due fasi distinte: una detta di campagna, in cui si raccolgono i dati; l’altra, da effettuare in un momento successivo, detta restituzione delle misure. Nella fase di campagna, verranno realizzati gli eidotipi (disegno bidimensionale di piante, prospetti, sezioni e dettagli dell’edificio o della porzione che si intende rilevare) e verranno effettuate le misurazioni con longimetri, livelle, filo a piombo. Si passa poi alla fase di restituzione delle misure, dove verranno riportate le misure raccolte.”
Per poter realizzare le planimetrie del complesso rurale, è stato utilizzato il rilievo diretto. Per le oprerazioni di misurazione, è stato utilizzato il motodo delle “trilaterazioni”: che consiste nella suddivisione dell’oggetto esaminato in triangoli, figura geometrica elementare non deformabile , il triangolo risulta l’unica figura elementare non deformabile. Dopo aver stabilito un primo lato con misura nota (base), per poter rilevare la posizione nello spazio di un altro punto, occorre misurare la distanza dai relativi vertici.
Sono state utilizzate cinque basi esterne, due interne e una di collegamento.
Basi esterne:
K-V
Z-G
U-T
OIII-P
I-N
Basi interne:
a-k
j-oIV
Base di collegamento:
E-v
Una volta definite le basi, sono state collegate tramite triangoli fondamentali.
Procedendo con questo metodo, sono stati disegnati una serie di triangoli che hanno permesso di ottenere un rilievo corretto. Il rilievo si conclude con la restituzione delle misure in Autocad e servirà per la produzione di altri elaborati.

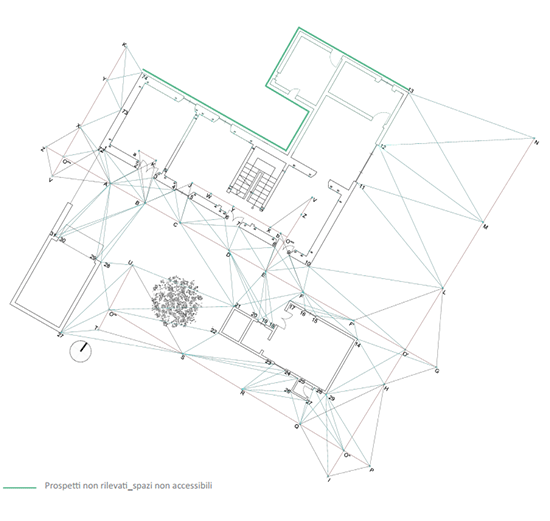

Figura 4 Trilaterazioni con planimetria ottenuta
